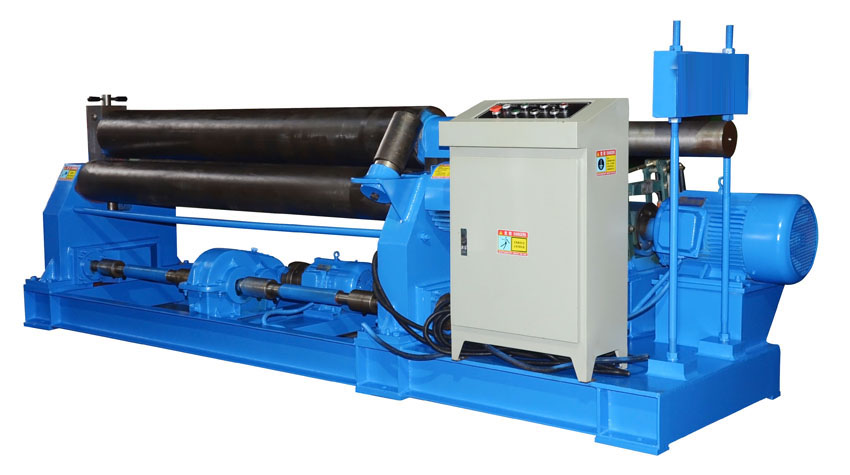

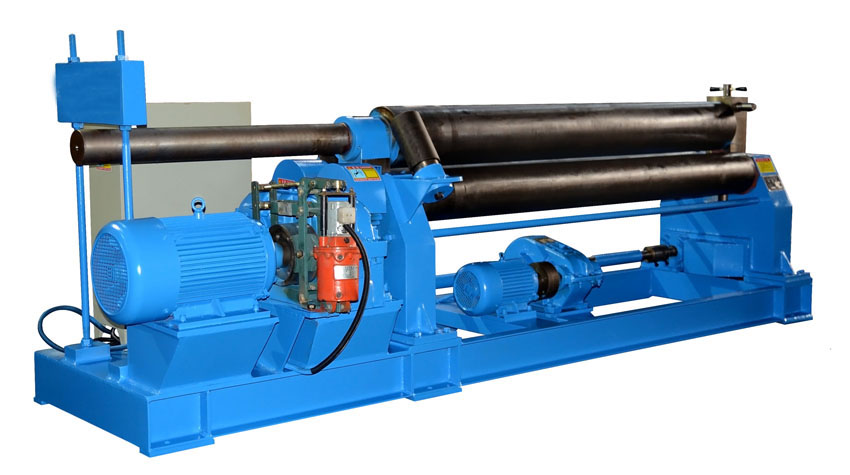

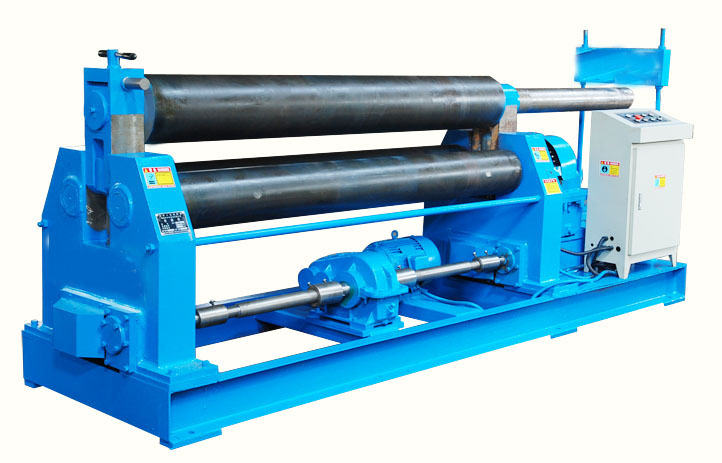

機械式三輥對稱卷板機

機械式三輥對稱卷板機結構形式為三輥對稱式，上輥在兩下輥中央對稱位置通過錐齒輪傳動作垂直升降運動，通過主減速機的末級齒輪帶動兩下輥齒輪嚙合作旋轉運動，為卷制板材提供扭矩。規格平整的塑性金屬板通過卷板機的三根工作輥(二根下輥、一根上輥)之間，借助上輥的下壓及下輥的旋轉運動，使金屬板經過多道次連續彎曲，產生性的塑性變形，卷制成所需要的園筒、錐筒或它們的一部分。機械式三輥卷板機缺點是板材端部需借助其它設備進行預彎。

技術參數

規格型號	zui大厚度 mm	zui大寬度 mm	卷板速度 m/min	滿載zui小直徑 mm	上輥直徑 mm	下輥直徑 mm	下輥中心距 mm	主電機功率 kw
W11-6×1500	6	1500	7.16	380	180	170	210	4
W11-6×2000	6	2000	7.16	380	180	170	210	5.5
W11-6×2500	6	2500	7.16	500	190	170	260	5.5
W11-8×2000	8	2000	7.16	450	190	170	260	7.5
W11-8×2500	8	2500	6.46	500	240	200	310	11
W11-12×2000	12	2000	6.46	500	240	200	310	11
W11-12×2500	12	2500	5	750	280	240	360	11
W11-16×2000	16	2500	5	750	280	240	360	11
W11-16×2500	16	2500	5	750	330	240	360	11
W11-20×2000	20	2000	5	750	280	240	440	11
W11-20×2500	20	2500	5	850	340	280	490	15
W11-25×2000	25	2000	5	850	340	280	490	22
W11-25×2500	25	2500	4.5	900	380	300	600	30
W11-30×2500	30	2500	4	1200	420	360	550	30
W11-30×3000	30	3000	4	1200	450	390	600	37

機械式三輥對稱卷板機結構說明

工作部分
工作部分由上輥裝置、下輥裝置、上輥壓下裝置、平衡裝置、翻倒部分、機架及底座等組成；
1)上輥裝置上輥裝置由上輥、軸承座、SF-2復合軸承等組成。材質45＃鋼；
2)下輥裝置(45#) 下輥裝置由下輥、下輥輸入齒輪、SF-2復合軸承等組成。材質45＃鋼；
3)上輥壓下裝置上輥壓下裝置由電機、減速機、蝸輪蝸桿機構、絲桿螺母升降機構等組成；
4)平衡裝置平衡裝置由支座、螺桿、調節螺母等組成；
5)翻倒部分翻倒部分由倒框、手柄、轉銷等組成；
6)機架及底座機架為焊接件，底座為焊接件，退火去應力處理。
主傳動部分
主傳動部分由主電機、主減速機、聯軸接、輸出齒輪等組成。
電控部分
電控部分由控制柜、行程控制裝置等組成。
